Tilta Nucleus M: Sistema de control inalámbrico de lentes

Tilta Nucleus M: Sistema de control inalámbrico de lentes

El Nucleus-M es un sistema de control de lentes inalámbrico de 3 canales revolucionario y altamente personalizable.

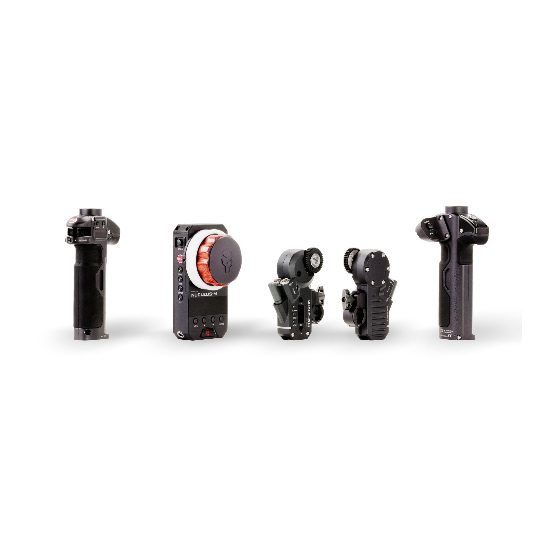

Le permite tener un control total del enfoque, el iris y el zoom en la unidad de mano FIZ o entre las dos empuñaduras inalámbricas. Incluso puede dividir el control de los canales entre la unidad de mano y las empuñaduras inalámbricas como mejor le parezca con solo presionar un botón.

El alcance inalámbrico tanto de la unidad de mano como de las empuñaduras es de 1000 pies. Tilta Nucleus M

Las empuñaduras se pueden unir a los soportes de roseta incluidos para operación manual y también se pueden unir a cardanes basados ​​en barra superior con los adaptadores Tilta Nucleus M Hand Grip to Gimbal incluidos o cardanes basados ​​en anillos con el Nucleus-M Hand Grip opcional Adaptadores universales de anillo de cardán .

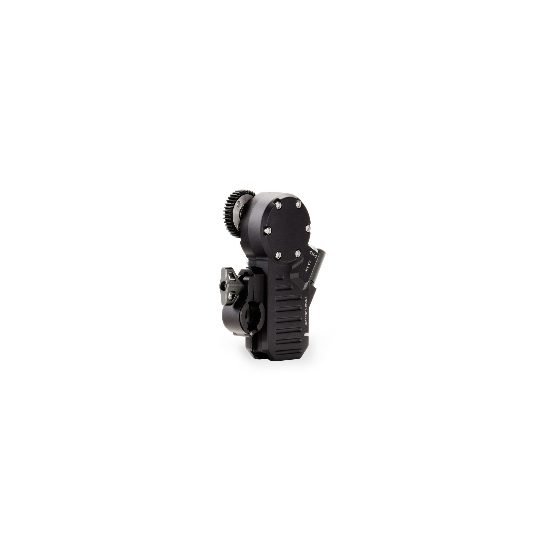

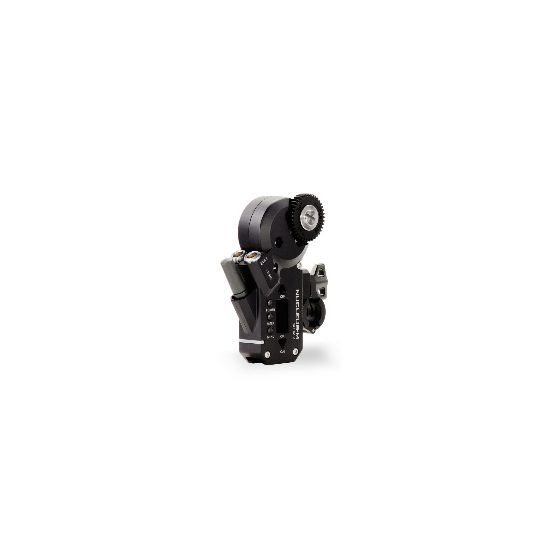

Cada motor tiene su propio impulsor de motor integrado que se comunica directamente con la unidad manual y las empuñaduras. Esto elimina la necesidad de montar un MDR separado en su plataforma, lo que permite una configuración de cámara más compacta y un tiempo de configuración más rápido.

Tilta Nucleus M Simplemente configure los motores y la unidad de mano/empuñaduras en el mismo canal y tendrá el control total.

Los motores permiten la calibración automática de la lente, así como la calibración manual si está utilizando lentes que no tienen topes rígidos en enfoque cercano e infinito.

Los motores están diseñados para sujetarse a varillas de 19 mm o 15 mm (con los casquillos de varilla incluidos). Este diseño con abrazadera le permite conectar y desconectar fácilmente los motores sin necesidad de quitar ningún otro accesorio de su configuración.

Cada motor tiene acoplado un engranaje de 0,8 mod, 35 dientes y 32 pasos, que es el tamaño de engranaje estándar para lentes de cine. El par del motor Nucleus-M a 14,8 V es de 2,5 N·m

Para alimentar los motores, solo se necesita usar un puerto de alimentación en el equipo de la cámara. Simplemente conecte el cable de alimentación P-tap en uno de los motores y luego conecte la alimentación en cadena al resto de los motores con los cables cortos de 7 pines a 7 pines.

Los motores se pueden alimentar a través de una fuente de alimentación que tiene una salida de voltaje que oscila entre 7,2 V y 24 V.

La unidad de mano y las empuñaduras funcionan con dos baterías recargables 18650 (baterías NO incluidas) . Cuando están completamente cargadas, las baterías de los mangos duran hasta 2 días, mientras que en la unidad de mano duran hasta 10 horas.

El arranque/parada remotos es posible conectando un cable Nucleus-M R/S compatible en el puerto abierto de 7 pines de un motor. Esto le brinda capacidades de R/S a través de la unidad de mano y/o las manijas.

TENGA EN CUENTA: Los cables R/S que ofrecemos para nuestros mangos de madera NO SON compatibles con el Nucleus-M ya que las configuraciones de ingeniería y pines son completamente diferentes. Usar el mango de madera Los cables R/S no son seguros para usar con el Nucleus-M.

Utilice únicamente cables que hayamos desarrollado exclusivamente para el sistema Tilta Nucleus M.

¿Qué incluye la caja?

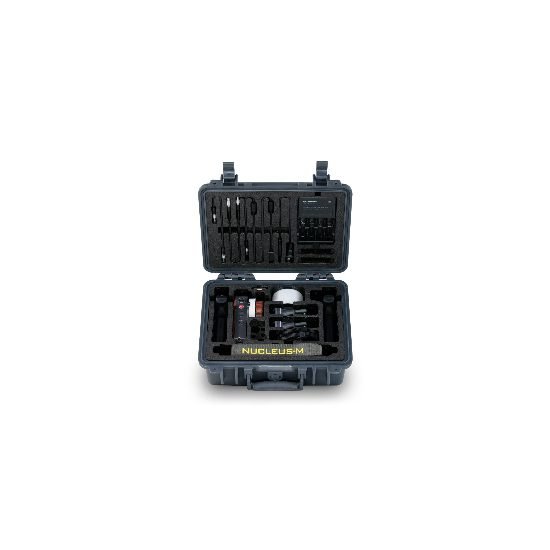

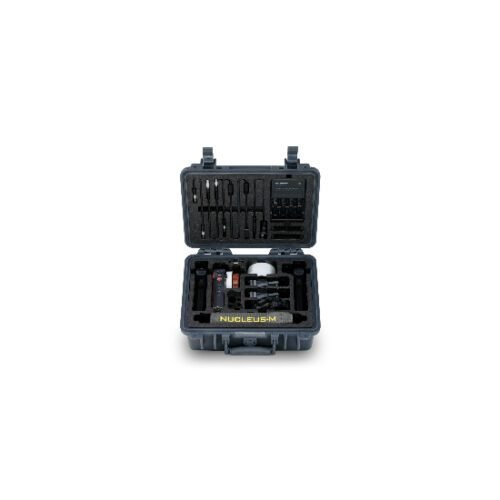

Kit completo con estuche rígido

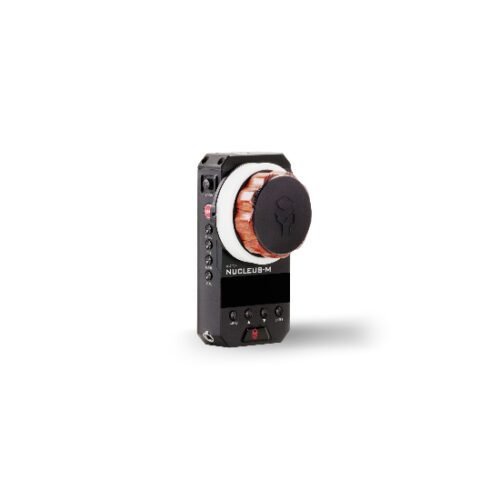

1. (1) Unidad de mano inalámbrica FIZ
2. (2) Motores inalámbricos sin escobillas con soporte de varilla de 19 mm y bujes de varilla de 15 mm

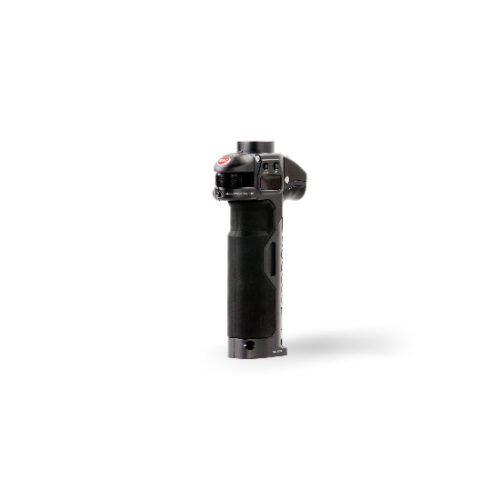

3. (1) Mango inalámbrico derecho
   • (1) rueda dentada
   • (1) Alternar zoom

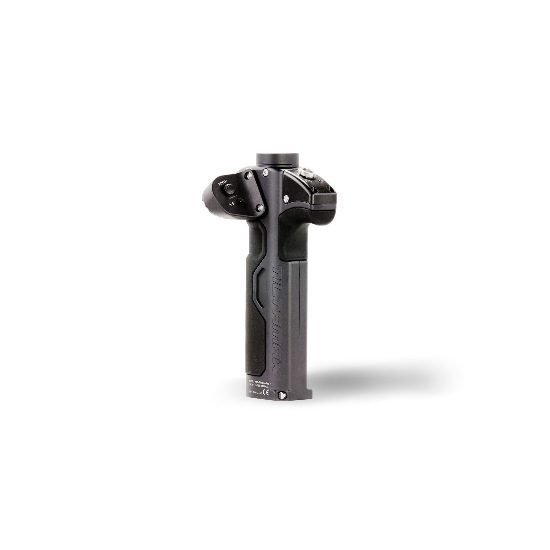

4. (1) Mango inalámbrico izquierdo
   • (1) rueda dentada
5. (4) Siga los discos de marcado de enfoque
6. (1) cable de alimentación del motor de 7 pines a P-tap de 74 cm
7. (1) Cable de conexión de motor de 7 pines a 7 pines de 55 cm
8. (1) Cable de conexión de motor de 7 pines a 7 pines de 18 cm
9. (2) adaptadores de enfoque de seguimiento de lentes fotográficas
10. (1) cargador de batería cuádruple 18650 (baterías NO incluidas)
11. (2) Adaptadores de mango a roseta estándar Arri
12. (2) Adaptadores de mango a barra de cardán (compatibles con diámetros de varilla de 25 mm/30 mm)
13. (1) Correa de unidad de mano inalámbrica FIZ
14. (1) Estuche de seguridad impermeable de cubierta dura

Kit Parcial I

1. (1) Unidad de mano inalámbrica FIZ
2. (1) Motor inalámbrico sin escobillas con soporte de varilla de 19 mm y bujes de varilla de 15 mm
3. (1) Adaptador de enfoque de seguimiento de lente fotográfica
4. (1) cable de alimentación del motor de 7 pines a P-tap de 74 cm
5. (1) Siga los discos de marcado de enfoque
6. (1) Correa de unidad de mano inalámbrica FIZ
7. (1) cargador de batería cuádruple 18650 (baterías NO incluidas)

Kit Parcial II

1. (1) Mango inalámbrico derecho
   • (1) rueda dentada
   • (1) Alternar zoom
2. (1) Motor inalámbrico sin escobillas con soporte de varilla de 19 mm y bujes de varilla de 15 mm
3. (1) Cable de conexión de motor de 7 pines a 7 pines de 55 cm
4. (1) Adaptador de enfoque de seguimiento de lente fotográfica
5. (1) cable de alimentación del motor de 7 pines a P-tap de 74 cm
6. (1) Adaptadores de empuñadura a roseta estándar Arri
7. (1) Correa de unidad de mano inalámbrica FIZ
8. (1) cargador de batería cuádruple 18650 (baterías NO incluidas)

Kit Parcial III

1. (1) Mango inalámbrico izquierdo
   • (1) rueda dentada
2. (1) Motor inalámbrico sin escobillas con soporte de varilla de 19 mm y bujes de varilla de 15 mm
3. (1) Cable de conexión de motor de 7 pines a 7 pines de 55 cm
4. (1) Adaptador de enfoque de seguimiento de lente fotográfica
5. (1) cable de alimentación del motor de 7 pines a P-tap de 74 cm
6. (1) Adaptadores de empuñadura a roseta estándar Arri
7. (1) Correa de unidad de mano inalámbrica FIZ
8. (1) cargador de batería cuádruple 18650 (baterías NO incluidas)

Kit Parcial IV

1. (1) Unidad de mano inalámbrica FIZ
2. (2) Motor inalámbrico sin escobillas con soporte de varilla de 19 mm y bujes de varilla de 15 mm
3. (1) Cable de conexión de motor de 7 pines a 7 pines de 55 cm
4. (1) Adaptador de enfoque de seguimiento de lente fotográfica
5. (1) cable de alimentación del motor de 7 pines a P-tap de 74 cm
6. (1) Siga los discos de marcado de enfoque
7. (1) Correa de unidad de mano inalámbrica FIZ
8. (1) cargador de batería cuádruple 18650 (baterías NO incluidas)

Kit Parcial V

1. (1) Mango inalámbrico izquierdo
   • (1) rueda dentada
2. (1) Mango inalámbrico derecho
   • (1) rueda dentada
   • (1) Alternar zoom
3. (1) Motor inalámbrico sin escobillas con soporte de varilla de 19 mm y bujes de varilla de 15 mm
4. (1) Cable de conexión de motor de 7 pines a 7 pines de 55 cm
5. (1) Adaptador de enfoque de seguimiento de lente fotográfica
6. (1) cable de alimentación del motor de 7 pines a P-tap de 74 cm
7. (1) Adaptadores de empuñadura a roseta estándar Arri
8. (1) Correa de unidad de mano inalámbrica FIZ
9. (1) cargador de batería cuádruple 18650 (baterías NO incluidas)

Conoce el Tilta Nucleus M: Sistema de control inalámbrico de lentes
Ver Video
